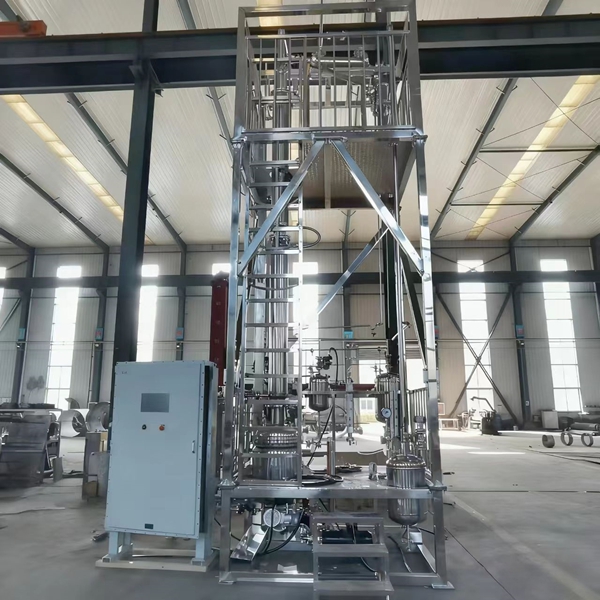

一、 产品概述

乙腈精馏塔是一种用于乙腈溶剂分离与提纯的化工单元设备。它主要应用于化工生产、制药、农药合成及实验室等领域，通过对含有乙腈的混合液体进行精馏操作，得到纯度符合不同使用要求的乙腈产品。该设备依据物质间沸点差异的原理实现组分分离，是精细化工生产中常见的关键装置之一。

二、 主要结构与组成

一套完整的乙腈精馏塔系统通常由以下几个核心部分构成：

1.塔体：设备的主体，通常为直立圆柱形结构，内部装填有填料或设置塔板，为气液两相提供充分的接触面积，以实现传质与分离。

2.再沸器：位于塔底，负责提供精馏过程所需的热量，使塔釜液体部分汽化，产生上升蒸气。

3.冷凝器：安装在塔顶，将上升的蒸气冷凝成液体，部分作为回流返回塔内，部分作为产品采出。

4.回流系统：包括回流分配器等部件，用于精确控制回流比，这是影响产品纯度和收率的关键操作参数。

5.进料系统：将待处理的原料乙腈混合物预热并引入塔内适宜的位置。

6.控制系统：包含温度、压力、液位及流量等仪表，用于监控和调节精馏过程的稳定运行。

三、 工作原理与过程

乙腈精馏塔的工作基于连续精馏原理：

原料液从中部适当位置进入塔内。在再沸器加热下，塔釜产生的蒸气沿塔体上升，与自上而下流动的回流液体在填料或塔板上逆流接触，进行多次部分汽化和部分冷凝。在此过程中，低沸点组分（乙腈或目标组分）在蒸气中不断富集，而高沸点杂质则在向下流动的液体中浓缩。富集了乙腈的蒸气到达塔顶，经冷凝器全部冷凝后，一部分作为高纯度产品采出，另一部分作为回流液返回塔顶。高沸点杂质则从塔釜排出或进一步处理。通过调节回流比、操作压力等参数，可以实现对乙腈产品纯度的有效控制。

四、 产品技术特点

1.分离能力稳定：针对乙腈物系的特性进行设计，能够实现混合物中乙腈组分与其他有机或无机成分的分离。

2.设计考虑周全：材质选择上会考虑乙腈的化学性质，常用不锈钢等材料，以满足防腐蚀和清洁要求。

3.操作弹性良好：通过调整工艺参数，可以适应不同进料浓度和产品纯度的生产需求。

4.热能利用合理：系统设计时通常会考虑热能的回收与利用，以降低运行过程中的能耗。

5.安全性有保障：设计遵循相关安全规范，配备必要的安全附件，如安全阀、阻火器等，以应对乙腈易燃易爆的特性。
